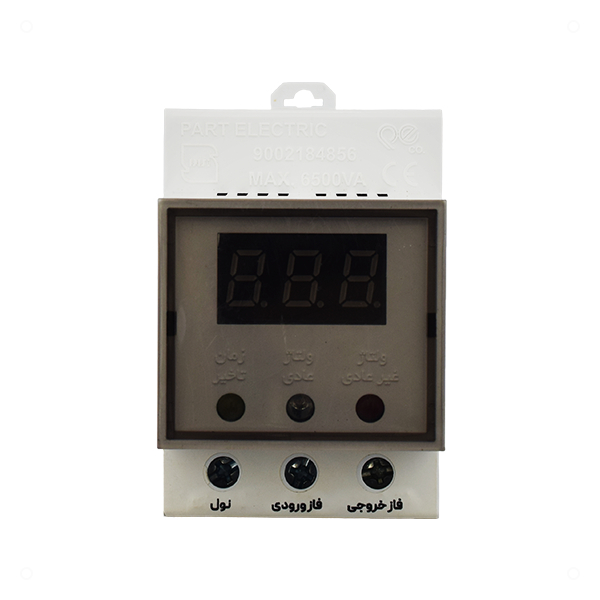

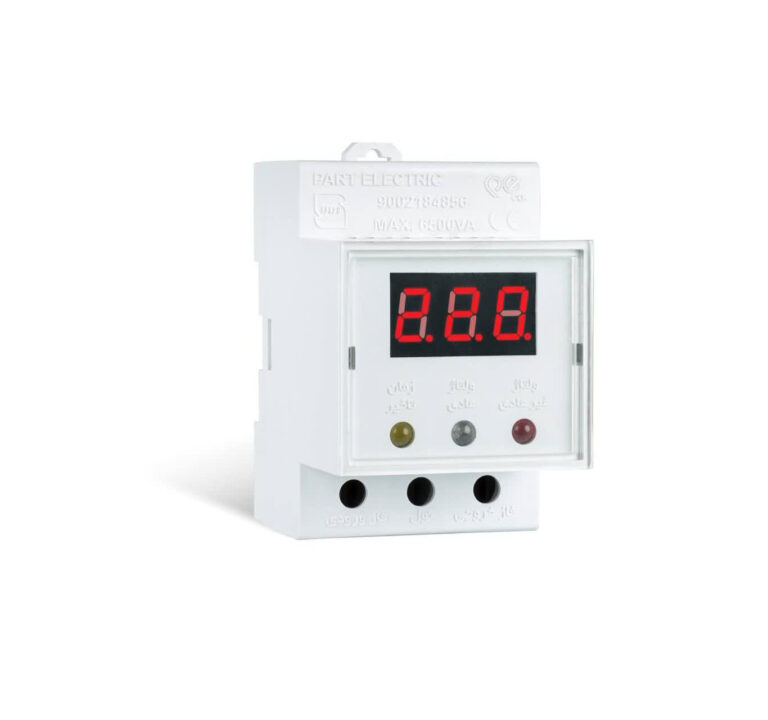

محافظ ولتاژ برق ورودی مینیاتوری پارت الکتریک

محافظ ولتاژ ورودی مینیاتوری پارت الکتریک به منظور حفاظت مرکزی تمام تجهیزات برقی داخل ساختمان در مقابل نوسانات ولتاژ طراحی و ساخته شده است. حداکثر جریان و توان خروجی این محافظ برق به ترتیب ۳۰ آمپر و ۶۵۰۰ ولت آمپر است. مشخصات فنی

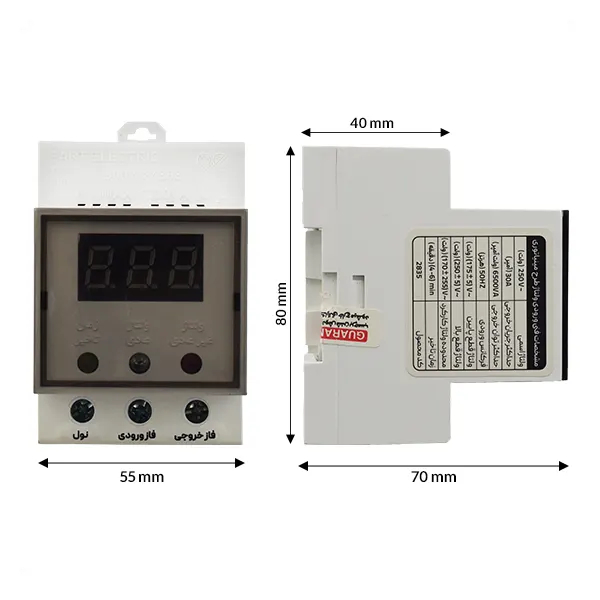

ولتاژ اسمی: ۲۵۰ ولت فرکانس ورودی: ۵۰ هرتز محدوه ولتاژ کارکرد: از ۱۷۰ تا ۲۵۵ ولت حداکثر جریان خروجی: ۳۰ آمپر حداکثر توان خروجی: ۶۵۰۰ ولت آمپر ولتاژ قطع پایین: ۵±۱۷۵ ولت ولتاز قطع بالا: ۵±۲۵۰ ولت زمان تأخیر: ۴ الی ۶ دقیقه عمل‌کرد محافظ مینیاتوری بعد کنتور پارت

بعد از وصل کردن محافظ مینیاتوری به برق شهری چراغ زرد به علامت زمان تأخیر (Delay) روشن می‌شود. پس از پایان زمان تأخیر (حدود ۶-۴ دقیقه) چراغ زرد خاموش و چراغ سبز (Normal) به علامت برق‌دار شدن ترمینال خروجی روشن می‌شود. در صورتی که ولتاژ از حد مجاز کاهش یا افزایش یابد، ترمینال خروجی به طور اتوماتیک بدون برق شده و چراغ قرمز (Fault) روشن می‌شود. پس از رسیدن ولتاژ به حد مجاز چراغ قرمز خاموش و چراغ زرد روشن می‌شود. پس از گذشت زمان تأخیر، چراغ سبز همزمان با برق‌دار شدن خروجی روشن خواهد شد. نکات نصب محافظ مینیاتوری پاکنتوری ۶۵۰۰VA پارت

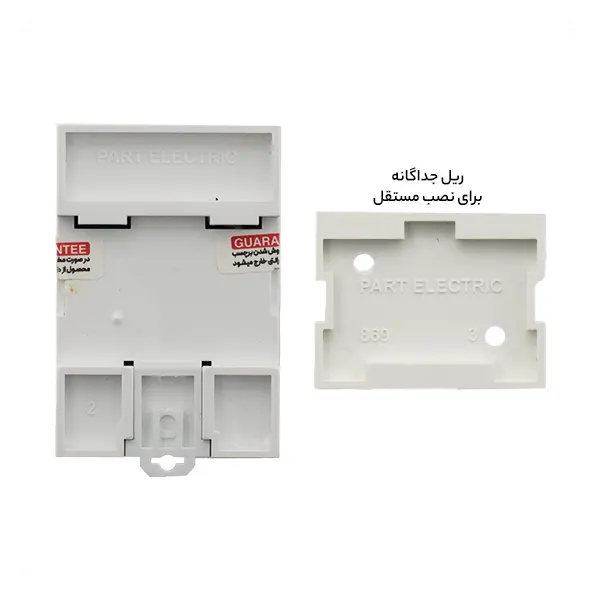

این محصول باید مطابق با نقشه ارائه شده در دفترچه راهنمای آن در مدار قرار گیرد. جهت اتصال محافظ ولتاژ به کلید مینیاتوری اصلی از سیم مسی با روکش pvc و با سطح مقطع ۴ میلی‌متر مربع باید استفاده شود. این محصول می‌تواند بر روی ریلِ داخل جعبه فیوز ساختمان و در کنار سایر مینیاتوری‌ها نصب شود و یا به صورت مستقل بر روی ریل جداگانه‌ای که همراه محصول وجود دارد سوار شود. بهتر است که همانند نقشه ارائه شده، در نصب این محافظ از ۲ کلید مینیاتوری استفاده شود. در این صورت در زمانی که در مدار داخلی محافظ خللی پیش آید می‌توانید با بالا زدن کلید مینیاتوری دوم محافظ را از مدار خارج و تا رفع عیب مستقیماً از برق شهری استفاده نمایید. البته پس از رفع عیب، حتماً باید کلید مینیاتوری شماره ۲ در حالت قطع قرار داده شود.
